378諧波與能效篩查鉗表

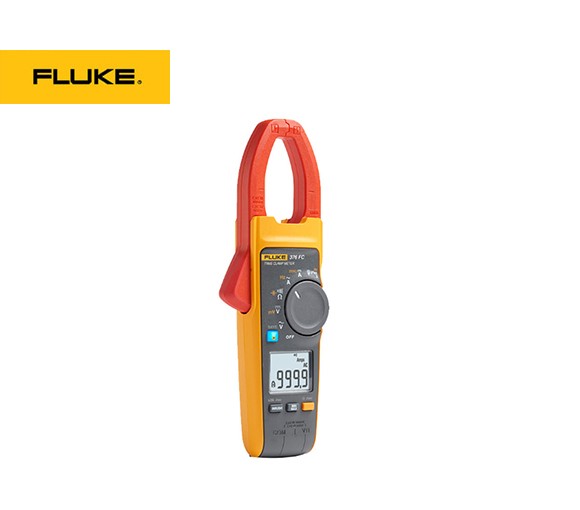

Fluke 378FC諧波與能效篩查鉗表

采用 FieldSense? 技術，測量電壓和電流

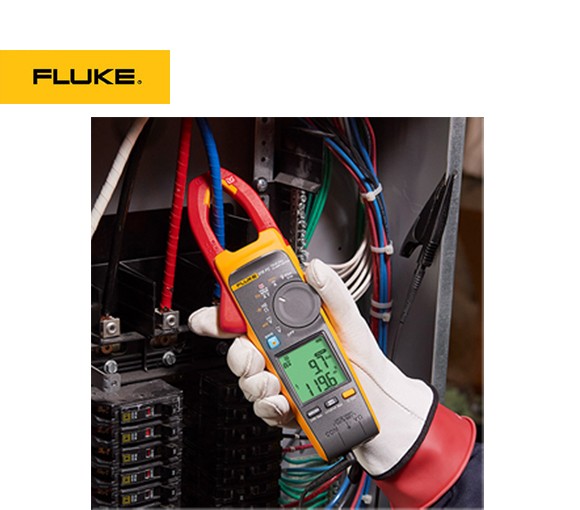

Fluke 378 FC 真有效值鉗表采用 FieldSense? 技術，使測試更加快速和安全，且無需接觸帶電導體。通過鉗口獲得準確的電壓和電流測量值。只需將黑色測試導線夾在任何電氣接地上，然后將鉗口夾住導體，即可在顯示屏上查看可靠、準確的電壓和電流值。

電能質量指示器可顯示設備或電源線是否存在問題

378 FC 鉗表具有獨特的 PQ 功能，可自動檢測電能質量問題。進行 FieldSense 測量時，378 FC 將檢測并顯示與電流、電壓、功率因數或這三者的任意組合有關的電能質量問題?？梢钥焖俅_定是上游供應端問題，還是下游設備問題。

輕松快速完成三相測量

• 只需 3 個簡單的步驟即可完成三相電壓和電流測試

• 計算全套的相對地和相對相值

• 顯示在智能手機上，并通過 Fluke Connect 軟件保存至云端

• 計算出相序并顯示在 Fluke Connect 軟件上

• 無需手寫筆記或復雜計算。

使用 iFlex? 探頭測量極高電流

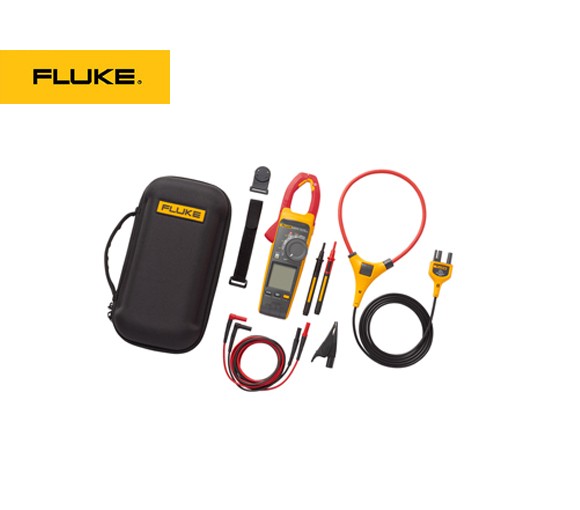

通過隨附的 iFlex 柔性電流探頭，您能夠測量高達 2500 A 的交流電流。使用 iFlex 探頭可輕松測量擁擠的配線柜和大型導體。

使用隨附工具輕松查看和使用

使用 378 FC 鉗表，使工作更輕松。檢測到穩定的 FieldSense 測量值時，顯示器變?yōu)榫G色。Visual Continuity 還提供亮綠色屏幕，以便檢測嘈雜工作區域中的電流連續性。

使用 FlukeConnect? 軟件記錄、分析和共享結果

使用 Fluke Connect 軟件，您可以對測量結果進行遠程記錄、趨勢分析和監控，以查明間歇故障。通過 Fluke Connect，還能夠收集數據作為預防性維護計劃的基礎。

產品規格: Fluke 378FC諧波與能效篩查鉗表

通用技術指標
任何端子和接地間的最高電壓		1000 V
電池	類型	2 AA IEC LR6 堿性
	壽命	200 小時
顯示屏		雙讀數
自動關機		20 分鐘

電氣
交流電流：通過鉗口
量程	999.9 A
分辨率	0.1 A
精度	2 % ± 5 位（45 Hz 至 66 Hz）
波峰因數 (50/60 Hz)	500 A 下為 3 600 A 下為 2.5 1000 A 下為 1.42 增加 2 %（C.F.）>2
交流電流：通過柔性電流探頭
量程	2500 A
分辨率	1 A (≤2500 A) 0.1 A (≤999.9 A)
精度	3 % ± 5 位（5 Hz 至 500 Hz）
波峰因數 (50/60Hz)	1100 A 時為 3.0， 1400 A 時為 2.5 ，2500 A 時為 1.42， 增加 2 % (C.F.>2
位置靈敏度
	最佳距離	i2500-10 Flex	i2500-18 Flex	錯誤
	A	0.5 in (12.7 mm)	1.4 in (35.6 mm)	± 0.5%
	B	0.8 in (20.3 mm)	2.0 in (50.8 mm)	± 1.0%
	C	1.4 in (35.6 mm)	2.5 in (63.5 mm)	± 2.0 %
測量不確定度假定中心的主要導線處于最佳位置、無外部電場或磁場且處于工作溫度范圍內。
直流電流
量程	999.9 A
分辨率	0.1 A
精度	2 % ±5 位1
[1]使用 ZERO 功能補償偏差時
交流電壓：Field Sense
量程	1000 V
分辨率	1 V (≤1000V)
精度	≤4/0 AWG	3 % ± 5 位（45 Hz 至 66 Hz）
	≥4/0 AWG	5 % ± 5 位（45 Hz 至 66 Hz）

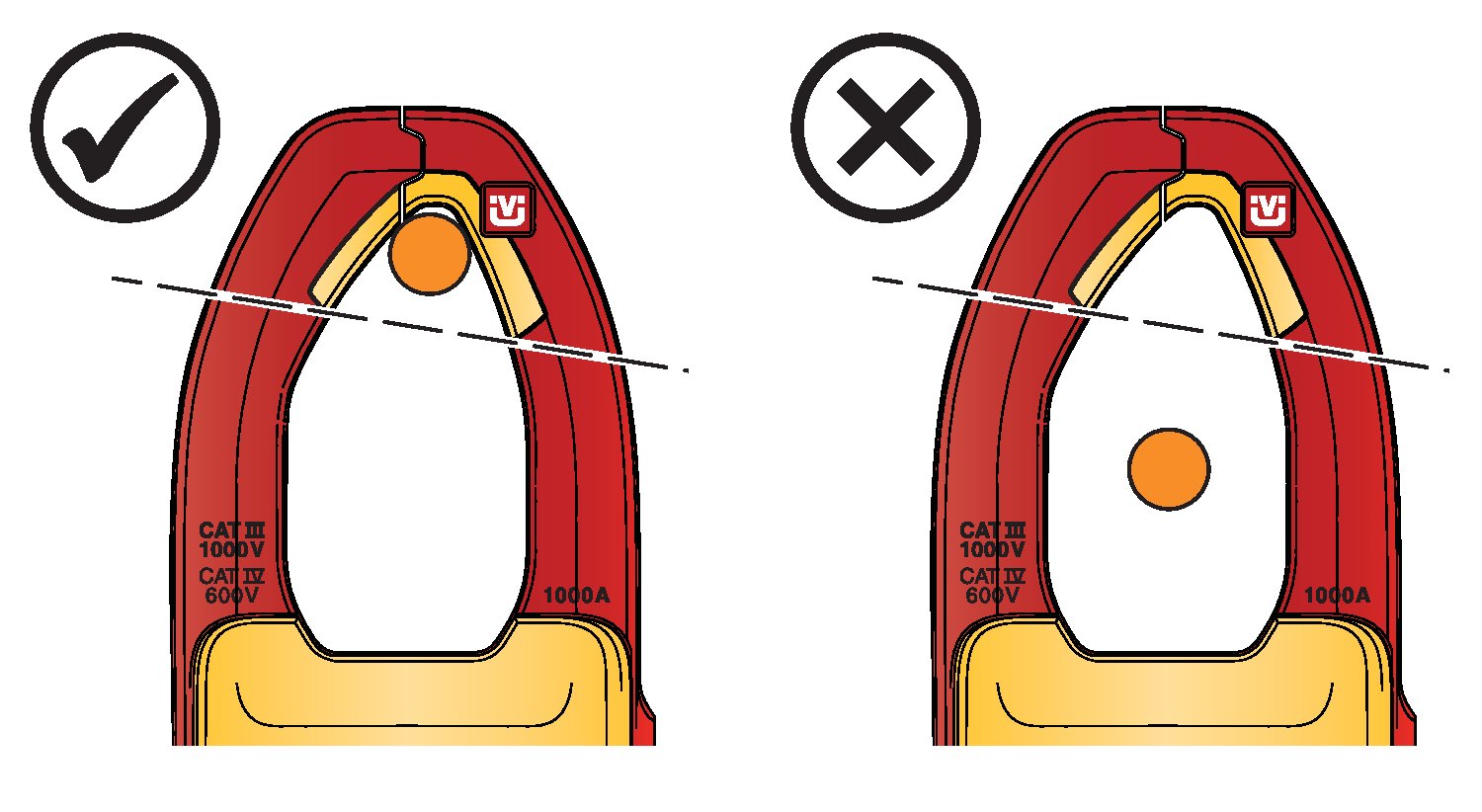

將電線盡可能置于靠近鉗口開口的位置（見圖）。
交流電壓：通過測試導線
量程	600.0 V 1000 V
分辨率	0.1 V (≤600.0 V) 1 V (≤1000 V)
精度	1 % ± 5 位（20 Hz 至 500 Hz）
直流電壓
量程	600.0 V 1000 V
分辨率	0.1 V (≤600.0 V) 1 V (≤1000 V)
精度	1 % ± 5 位
直流毫伏
量程	500.0 mV
分辨率	0.1 mV
精度	1 % ± 5 位
安培頻率：通過鉗口
量程	45 Hz 至 66 Hz
分辨率	0.1 Hz
精度	0.5 % ± 5 位
觸發電平	5 Hz 至 10 Hz，≥10 A 10 Hz 至 100 Hz，≥ 5 A 100 Hz 至 500 Hz，≥ 10 A
安培頻率：通過柔性電流探頭
量程	5.0 Hz 至 500.0 Hz
分辨率	0.1 Hz
精度	0.5 % ± 5 位
觸發電平	5 Hz 至 20 Hz 時，≥25 A 20 Hz 至 100 Hz 時，≥20 A 100 Hz 至 500 Hz 時，≥25 A
電阻
量程	60.00 k? 6000 ? 600.0 ?
分辨率	0.1 ? (≤600.0 ?) 1 ? (≤6000 ?) 10 ? (≤60.00 k?)
精度	1 % ± 5 位
電容
量程	1000 μF
分辨率	0.1 μF (≤100.0 μF) 1 μF (≤1000 μF)
精度	1 % ± 4 位
機械指標
尺寸（長 x 寬 x 高）	274 mm x 86 mm x 47 mm
重量（帶電池）	463 g
鉗口開度	34 mm
柔性電流探頭直徑	7.5 mm
柔性電流探頭電纜長度（頂端至電子連接器）	1.8 m
羅氏線圈長度	450 mm
環境要求
工作溫度	-10 °C 至 50 °C
存放溫度	-40 °C 至 60 °C
工作濕度（無冷凝）	無冷凝 (<10 °C) 相對濕度 ≤90 %（10 °C 至 30 °C） 相對濕度 ≤75 %（30 °C 至 40 °C） 相對濕度 ≤45 %（40 °C 至 50 °C）
溫度系數	高于 28 °C 或低于 18 °C 時，每攝氏度增加指定精度的 0.1 倍
防護等級	IEC 60529：IP30（鉗口閉合）
工作海拔	2,000 m
存放海拔	12 000 m
電磁兼容性 (EMC)
	國際標準	IEC 61326-1：便攜式電磁環境 IEC 61326-2-2，CISPR 11：第 1 組 B 類
	第 1 組：設備會(huì )有意產生和/或使用導電耦合射頻能量，這是設備自身內部運行的必要條件。
	B 類：此類設備適用于家用的設施以及直連低壓供電網絡(luò )的設施中。 將設備連接到測試對象后，可能會(huì )出現超過 CISPR 11 規定水平的排放量。
	韓國 (KCC)	A 類設備（工業廣播和通訊設備）
	A 類：此類設備符合工業電磁波設備的要求，銷售商或用戶應注意這一點。本設備旨在用于商業環境中，而非家庭環境。
美國 (FCC)	47 CFR 15 B 子部分。按照第 15.103 條規定，本產品被視為豁免設備。
安全性
一般信息	IEC 61010-1：污染等級 2
測量	IEC 61010-2-032: CAT III 1000 V / CAT IV 600 V IEC 61010-2-033: CAT III 1000 V / CAT IV 600 V
用于漏電流測量的電流鉗表	IEC 61557-13：2 類，≤30 A/m
無線電
無線電認證	FCC ID：T68-FBLE IC:6627A-FBLE
頻率范圍	2,405 MHz 至 2,480 MHz
輸出功率	<100 mW
無線電頻率數據	Radio Frequency Data For Class A Devices 簡化版歐盟符合性聲明 Fluke 特此聲明，本產品中包含的無線電設備符合指令 2014/53/EU。如需查看歐盟符合性聲明的完整內容，請訪問以下網址：https://dam-assets.fluke.com/s3fs-public/FLK_RED_1aeng0900.pdf.
