交流接地電阻測試儀 3157-01 -

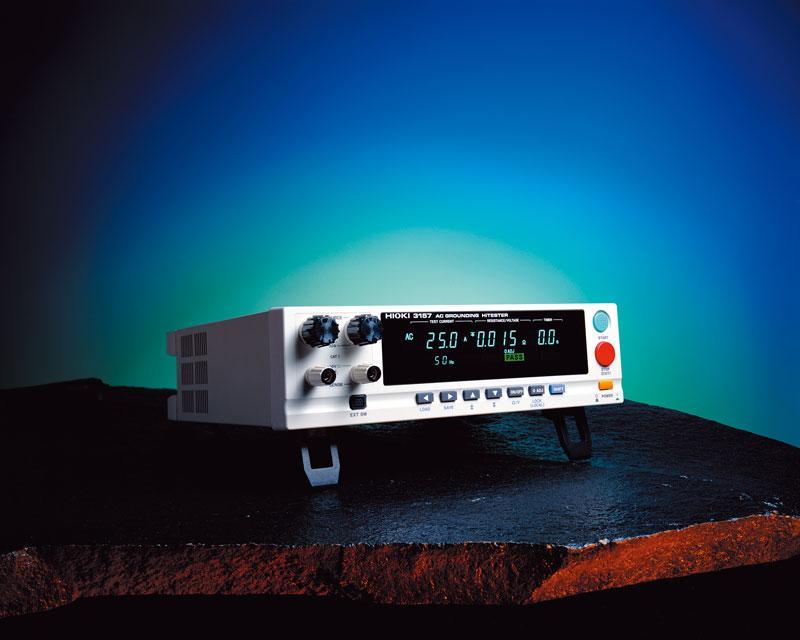

交流接地電阻測試儀 3157-01
- 型號3157-01
- 品牌HIOKI/日置
- 價格
簡單地實現符合日本國內外各種安全標準·法規的保護導通測試用于醫療電氣設備以及一般電氣設備的保護導通電阻測量電氣工作設備、配電板設置時的接地檢查醫療設備的保護接地、等電位接地工程的檢查評估大電流流過的接觸狀態
標準認證所必須的保護接地測試儀
● 簡單地實現符合日本國內外各種安全標準·法規的保護導通測試用于醫療電氣設備以及一般電氣設備的保護導通電阻測量電氣工作設備、配電板設置時的接地檢查醫療設備的保護接地、等電位接地工程的檢查評估大電流流過的接觸狀態
● 可外加不隨負載變動而變動的恒流反饋控制方式
● 確認連接被測設備后，電流的外加軟件啟動
主機無法單獨測量。請按相應測量目的，另購選件9296電流探頭(2)、或者9296電流探頭和9297電流外加探頭各1。
保護導通試驗是什么？
交流接地電阻測試儀3157是被測物中流過交流大電壓（最大31.0A），使用此時測量電壓下降的交流4端子測量法來測量低電阻。
● 電氣設備的保護導通電阻測量
● 電氣工作設備、配電柜的接地連接檢查
● 醫療設備的保護接地、等電位接地工程的檢查
● 流過大電流的接觸狀態的評估
基本參數
| 基本測量功能 | 交流4端子法低電阻測量 |
|---|---|
| 顯示 | 熒光顯像管（數字顯示） |
| 設置電流范圍 | AC 3.0 A～31.0 A, 分辨率: 0.1 A (0.1 Ω 電阻負載時) |
| 最大輸出功率 | 130VA（輸出端子時） |
| 開路端口電壓 | AC 6V以下 |
| 發生頻率 | 50Hz或60Hz正弦波（可設置） |
| 電阻測量范圍 | 0～1.800Ω（0.001Ω分辨率）, 精度：±（2% rdg. +4dgt.）（調零后） |
| 電壓測量范圍 | 0～6.00V（單量程0.01V分辨率）, 精度：±（1% rdg. +5dgt.） |
| 監視器 | AC0 ～35.0A/AC0～6V,2次/秒 |
| 計時器顯示 | 測量開始后，從設置時間開始倒算顯示，或經過時間顯示 |
| 計時器設置 | 0.5s～999s |
| 比較器 | 根據上下限設置來判斷，蜂鳴或者輸出比較結果 |
| 存儲功能 | 試驗設置的存儲，最大20組 |
| 接口 | EXT I/O,EXT SW,GP-IB或RS-232C（選件） |
| 電源供應 | AC 100～120V/200～240V（自動切換，50/60Hz） |
| 體積及重量 | 320寬×90高×263厚mm，7kg |
| 附件 | 電源線×1，使用說明書×1，備用保險絲（插口內置）×1，短路保護棒×2 |
遠程控制箱或測試線
不能單獨使用，測量時需要選用測試冶具或探頭
電流探頭 9296
鱷魚夾型, 1.5 m (4.92 ft) 長
電流外加探頭 9297
用探頭, 1.5 m (4.92 ft) 長
遠程控制箱(單) 9613
開始/停止制御用, 1.5m
遠程控制箱(雙) 9614
開始/停止制御用, 1.5m
打印機
打印機 9442
數碼打印
AC適配器9443-02
適用于打印機9442
連接電纜 9446
用于9442打印機
記錄紙 1196
112mm x 25m, 10卷/盒
PC通訊器
GP-IB接口 9518-02
RS-232C 接口 9593-02
