CT6841/CT6843 AC/DC電流探頭 -
CT6841/CT6843 AC/DC電流探頭
- 型號CT6841/AC/CT6843
- 品牌HIOKI/日置
- 價格
適用溫度范圍廣的高精度電流測量 ● 適用于-40℃~+85℃環境試驗的寬廣的溫度使用范圍 ● 鉗形測量實現振幅精度±0.3%，相位精度±0.1°的高精度 ● DC~1MHz(CT6841)、DC~500kHz(CT6843)的寬頻帶
適用溫度范圍廣的高精度電流測量
● 適用于-40℃~+85℃環境試驗的寬廣的溫度使用范圍
● 鉗形測量實現振幅精度±0.3%，相位精度±0.1°的高精度
● DC~1MHz(CT6841)、DC~500kHz(CT6843)的寬頻帶
● 單手即可開合鉗口的小巧尺寸，強防震的鎖定設計
● 比起以前大幅減少了導體位置的影響，附近導體的影響，磁化的影響
● 用于汽車的電池平衡測量，變頻器的轉換效率評估
基本參數
| CT6841 | CT6843 | |
|---|---|---|
| 額定電流 | AC/DC 20 A | AC/DC 200 A |
| 最大輸入電流 | 40 A, 降額范圍內 | 400 A, 降額范圍內 |
| 頻率特性 | 振幅: DC~1 MHz 相位: DC~300 kHz | 振幅: DC~1 MHz 相位: DC~300 kHz |
| 振幅/相位精度 | DC (±0.3% rdg. ±0.05% f.s.) DC < f ≤ 100 Hz (±0.3% rdg. ±0.01% f.s. , ±0.1°) 規定1 MHz以下 | DC (±0.3% rdg. ±0.02% f.s.) DC < f ≤ 100 Hz (±0.3% rdg. ±0.01% f.s. , ±0.1°) 規定500 kHz以下 |
| 消耗功率 | 5 VA以下 (測量20 A/55 Hz, 電源±12 V時) | 6 VA以下 (測量200 A/55 Hz, 電源±12 V時) |
| 輸出電壓 | 0.1 V/A(CT6841),0.01 V/A(CT6843) ※本儀器的輸出為通過輸出傳感器單元輸出的AC+DC電壓。請連接1 MΩ等高輸出阻抗電壓輸出儀器。 | |
| 可測量導體直徑 | φ 20 mm以下 | |
| 精度保證溫濕度范圍 | 0℃~+40℃ , 80% rh 以下（不凝結） | |

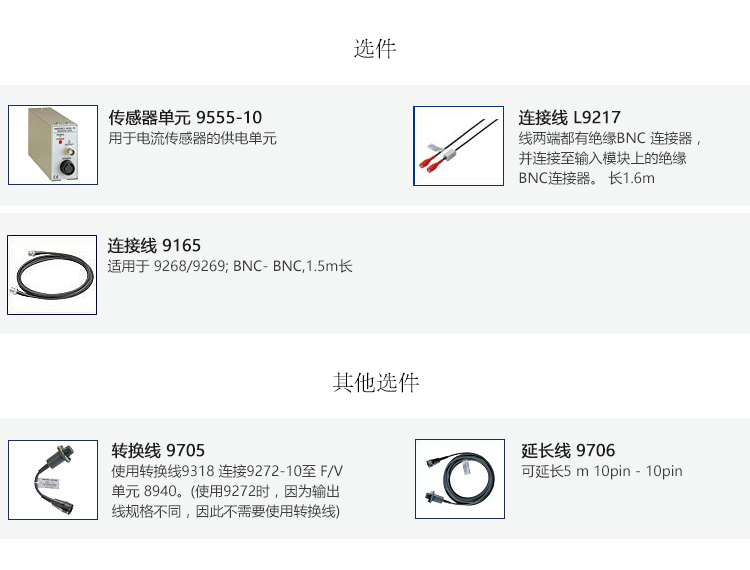

| 電源電壓 | DC ±11 V~±15 V (通過傳感器單元9555-10供電， 9555-10為AC100~240 V) | |
| 體積及重量 | 153(W)×67(H)×25(D) mm，350g線長3m | 153(W)×67(H)×25(D) mm，370g線長3m |
| 附件 | 使用說明書×1，標簽×6，攜帶盒×1 | |
